콘텐츠로 건너뛰기
Merck

리튬이온 배터리 SEI layer
가이드: 형성 원리·성능 영향·
제어 전략

리튬이온 배터리의 수명·안전성·고속 충전을 좌우하는
SEI(Solid Electrolyte Interphase) layer의 형성 메커니즘과 성능 영향, 그리고 전해질 첨가제·분석 기법을 활용한
제어 전략을 정리합니다.

Home진행 중인 캠페인실험 Q&A 지식 허브 | 머크 라이프사이언스리튬이온 배터리 SEI layer 가이드: 형성 원리·성능 영향·제어 전략

리튬이온 배터리 SEI layer 가이드: 형성 원리·성능 영향·제어 전략

리튬이온 배터리의 수명·안전성·고속 충전 성능은 전극 표면에 형성되는 SEI(Solid Electrolyte Interphase) layer에 의해 결정됩니다. SEI는 첫 충방전 사이클 동안 전해질의 환원 분해로 형성되며, 이후 전극과 전해질을 분리하는 보호막 역할을 하지만 동시에 저항원으로도 작용합니다.

본 글에서는 SEI layer의 형성 메커니즘과 성능에 미치는 영향을 정리하고, 첨가제 설계와 in-situ 분석을 결합한 제어 전략을 단계별로 살펴봅니다.

1. SEI layer란

SEI(Solid Electrolyte Interphase)는 리튬이온 배터리의 음극 표면에서 전해질이 환원 분해되며 형성되는 나노미터 수준의 부동태막(passivation layer)입니다. 일반적으로 그래파이트 음극에서는 약 0.8 V (vs. Li/Li⁺) 이하의 전위에서 EC(에틸렌 카보네이트)·DEC·DMC 등 유기 카보네이트와 LiPF₆ 등의 염이 분해되면서 Li₂CO₃, LiF, polyOC 화합물, ROCO₂Li 등이 다층 구조로 침착됩니다.

형성된 SEI는 전자는 차단하면서 리튬이온은 통과시키는 이중 특성을 가지며, 이 균형이 깨질 때 용량 감소와 임피던스 증가가 가속됩니다. 전해질 조성, 음극 소재, 충전 속도, 작동 온도는 모두 SEI의 두께·균질성·화학 조성에 영향을 미치므로, SEI 관리는 사실상 전해질 설계와 운전 조건 설계를 통합하는 과제입니다. 리튬이온 전해질 및 첨가제 솔루션은 머크 생명과학의 Battery Materials 페이지에서 확인할 수 있습니다.

2. SEI 형성이 배터리 성능에 미치는 핵심 영향

SEI는 단일 특성으로 설명하기 어려우며, 여러 성능 변수에 동시에 영향을 미칩니다. 다음 표는 SEI의 특성과 성능 영향, 그리고 제어 변수를 정리한 것입니다.

이 특성들은 단일 분석 기법으로는 충분히 구분하거나 해석하기 어렵기 때문에, 전기화학 측정과 표면 분석을 결합한 종합 평가가 필요합니다.

3. SEI 관리·제어 전략 워크플로우

SEI 관리는 단순히 형성 후 측정하는 것이 아니라, ① 전해질·첨가제 설계, ② 형성(formation) 프로토콜 최적화, ③ in-situ·ex-situ 분석을 통한 검증, ④ 사이클 거동과의 상관 분석의 네 단계로 구성된 통합 워크플로우입니다.

figure-1-four-step-workflow-of-ipsc-drug-screening-and-reproducibility-checkpoints-at-each-stage

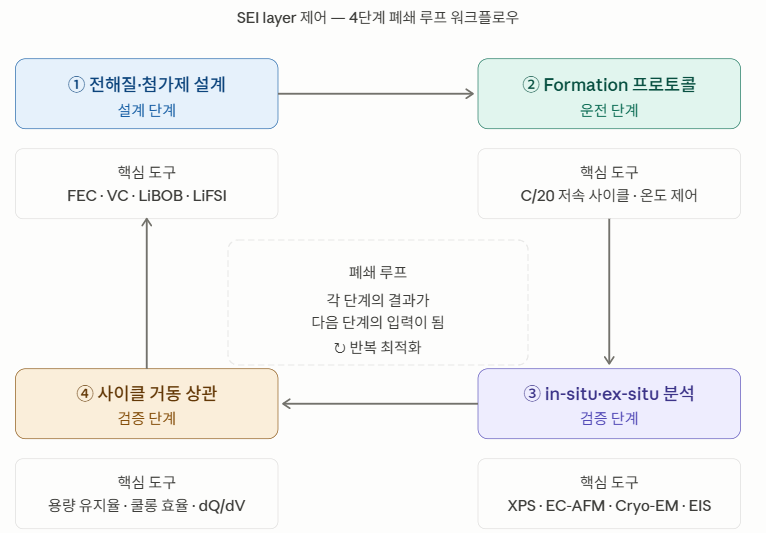

그림 1. SEI layer 제어 4단계 폐쇄 루프 워크플로우

Step 1. 전해질 및 첨가제 설계

SEI의 화학 조성은 사용된 용매·염·첨가제의 환원 전위와 분해 산물에 의해 결정됩니다. 다음 첨가제들은 SEI 안정화를 위해 가장 많이 검토되는 대표적인 첨가제들입니다.

  • FEC(Fluoroethylene Carbonate): EC보다 높은 환원 전위에서 우선 분해되어 LiF가 풍부한 SEI를 형성을 유도하며, 특히 실리콘계 및 고용량 음극에서 계면 안정화에 유리합니다.

  • VC(Vinylene Carbonate): 폴리머성 SEI 성분을 형성해 기계적 강도와 자가 회복성을 향상시킵니다.

  • LiBOB·LiDFOB: 붕산염 기반 첨가제로, 고온 및 고전압 조건에서 SEI/CEI(양극 SEI) 안정성을 동시에 개선합니다.

  • LiFSI 염 도입: LiPF₆ 대비 열·습기 안정성이 높고 LiF가 풍부한 SEI 형성을 유도해 고속 충전 성능에기여할 수 있습니다.

Step 2. Formation 프로토콜 최적화

첫 충방전 사이클(formation cycle)은 SEI의 초기 구조를 결정하며, 이후 수명 전반에 영향을 미칩니다.

  • 저속 1st 사이클: C/20~C/10 수준의 저전류에서 균일한 SEI 형성을 유도합니다.

  • 온도 제어: 일반적으로 25~45 °C 범위에서 formation을 수행하며, 비교적 높은 온도에서의 formation은 LiF 함량이 증가할 수 있지만, 동시에부산물 가스 발생도 늘어날 수 있습니다.

  • 전위 윈도우 설정: 환원 분해가 끝나는 0.8~0.5 V 구간에서 의도된 SEI 형성을 유도하고, 그 이하 전위에서는 과도한 추가 분해를 최소화하는 것이 중요합니다.

  • 가스 배출(degassing): Formation 후 가스 포켓을 제거해 후속 사이클에서의 국부 저항 증가를 방지합니다.

Step 3. In-situ·Ex-situ 분석을 통한 검증

형성된 SEI의 구조·조성·두께를 정량적으로 평가하려면 복수의 분석 기법을 조합하는 것이 표준입니다.

  • XPS(X-ray Photoelectron Spectroscopy): C 1s, F 1s, Li 1s 등 핵심 원소의 결합 상태와 깊이별 분포를 정량합니다.

  • EC-AFM(Electrochemical AFM): 작동 중 SEI 두께 변화와 표면 거칠기를 in-situ로 추적합니다.

  • Cryo-EM: 저온에서 SEI를 그대로 보존해 나노 스케일 구조와 결정질·비정질 영역을 시각화합니다.

  • EIS·DRT 분석: SEI 저항을 다른 분극 저항과 분리해 시간 상수별로 정량 평가합니다.

Step 4. 사이클 거동과의 상관 분석

분석 결과는 장기 사이클 데이터와 결합해야 의미가 있습니다. 다음 지표를 함께 보고하는 것이 권장됩니다.

  • 초기 쿨롱 효율(ICE): Formation cycle의 ICE 값이 SEI 형성에 소비된 리튬 손실을 직접 반영합니다.

  • 용량 유지율: 100·500·1000 사이클 시점의 용량 유지율을 SEI 두께·조성과 상관 분석합니다.

  • dQ/dV 분석: 미분 용량 곡선에서 SEI 관련 피크의 이동·소실을 추적해 SEI 진화를 시각화합니다.

  • 저장 안정성(calendar life): 고온·고전위 보관 시 SEI 분해와 자기 방전을 함께 평가해 운전 외 안정성도 검증합니다.

4. 결론

SEI layer는 리튬이온 배터리 수명·안전성·고속 충전 성능을 좌우하는 핵심 인터페이스이며, 효과적인 관리는 단일 첨가제의 선택만으로 달성되기보다,  전해질 설계·formation 프로토콜·분석·사이클 상관 분석의 폐쇄 루프 운영을 통해 구현됩니다. 머크 생명과학은 리튬이온 배터리 전해질 및 첨가제, 고순도 리튬 염 및 용매, 표면 분석용 시약 및 표준 물질을 통해 SEI 엔지니어링 연구를 지원합니다.

5. 자주 묻는 질문 (FAQ)

FEC는 분해 시 LiF 풍부 무기 SEI를 형성해 화학 안정성과 고속 충전 성능에 기여하고, VC는 폴리머성 유기 SEI를 형성해 기계적 강도와 자가 회복성을 향상시킵니다. 실리콘·고용량 음극에서는 FEC가, 그래파이트 셀에서는 VC가 우선적으로 검토되며, 경우에 따라 두 첨가제를 함께 사용하는 전략도 적용됩니다.

단일 기법보다 복수의 분석 기법을 조합하는 방식이 더 적합합니다. XPS 깊이 프로파일과 Cryo-EM 단면 이미징을 결합하는 것이 표준입니다. XPS는 조성 분포를, Cryo-EM은 실제 두께와 결정 구조를 시각화 할 수 있습니다. 여기에 EIS를 병행하면 전기화학적 관점에서의 계면 저항 정보를 보완적으로 얻을 수 있습니다.

일반적으로 45~60 °C 범위에서 LiF 함량이 증가하고 SEI 안정성이 향상되지만, 동시에 부산물 가스 발생과 SEI 두께 증가도 동반됩니다. 적정 온도는 셀 화학과 첨가제 시스템에 따라 다르므로 실험적으로 최적화가 필요합니다.

실리콘은 충방전 시 최대 약 300%의 부피 변화를 동반하므로 SEI가 반복적으로 균열·재형성됩니다. 이는 지속적인 전해질 소모와 ICE 저하로 이어지며, FEC 첨가제·바인더 개선·코어-쉘 입자 설계 등 다층적 접근이 필요합니다.

초기 쿨롱 효율이 낮은 실리콘·SiOx·하드카본 음극에서 활용됩니다. Li 금속 분말 코팅, 전기화학적 사전 리튬화 등으로 활성 리튬을 미리 공급하여 첫 사이클에서의 리튬 손실을 보상하고 SEI 형성에 사용된 용량을 회복할 수 있습니다.

참고자료

아래 문헌은 본 글의 SEI layer 형성·관리 전략의 주요 근거입니다. 자세한 내용은 각 원문을 확인하세요.
